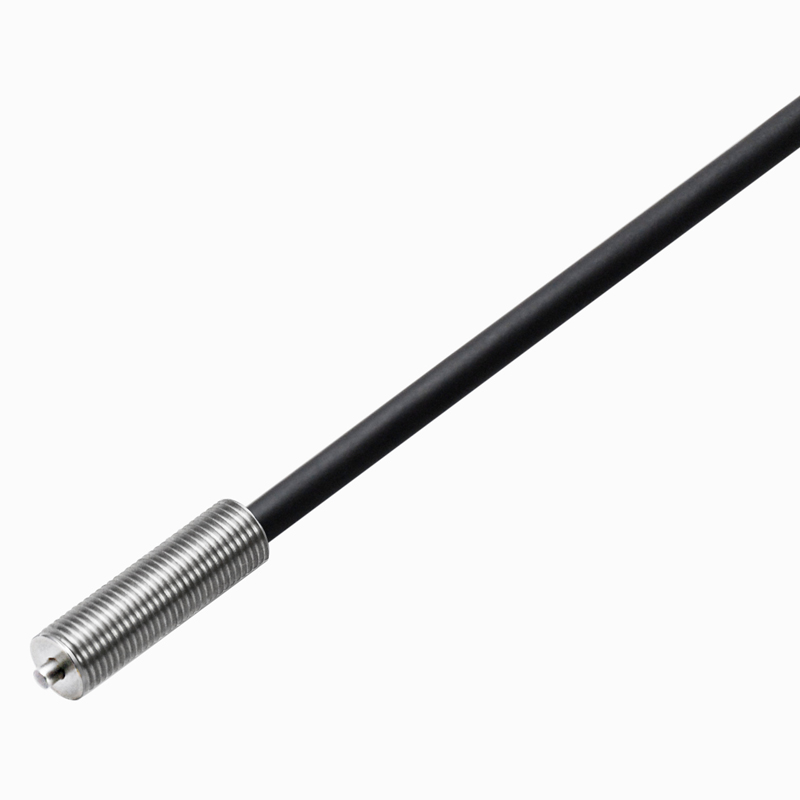

METROL美德龙 高精度触摸开关超紧凑型3μm型 PT5M3CB-L

产品大图
产品详细介绍

  METROL美德龙 高精度触摸开关超紧凑型3μm型 PT5M3CB-L

METROL美德龙 高精度触摸开关超紧凑型3μm型 PT5M3CB-L



特点

■M5或φ5、最短17mm的小型开关。

■1μm/3μm表示动作点的重复精度(范围)



用途

它被广泛应用于半导体制造、汽车制造、模具、医疗设备等行业的设备中。通过直接嵌入有限的安装空间,可以减小机器的尺寸。



规格



标准格式 PT5M3CB-L
触点结构 触点类型
操作模式 B:数控
IP标准/防护结构  IP40
带或不带 LED  带 LED
重复性 3微米
迟滞(毫米)  0
全长 18.5毫米
外径 M5×0.5
尖端形状 R形
接触形状  轴 φ1.5 端面 SR2
中风 1.5毫米
行动距离  没有任何
如何申请  直行
接触力  0.5N
案例材料 SUS303
接触材料 不锈钢HRC45
轴承类型 金属轴承
电缆类型 驾驶室轮胎
电缆细节 长度 2m 耐油 2芯 φ2.8 抗拉强度 30N 弯曲半径 R7
电缆方向  直的
标准配件 外螺纹类型:2个螺母
接触精度寿命 300万次
工作温度限制 0℃~80℃ 不结冰
温度漂移 不会因自热而产生温度漂移
振动 10~55Hz X、Y、Z各方向双振幅1.5
影响 X、Y、Z方向300㎨
接触评级 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下) 如果产品配备LED,则需要限制电流,以免10mA以上的电流流过LED。
